S7-400 的电源模块通过背板总线向机架中的其它模块供给工作电压，不给信号模块提供负

载电压。

电源模块的共同特性

除了各自的特性外，电源模块还有以下共同特性：

● 采用封装式设计，以在 S7-400 系统的机架上使用

● 通过自然对流冷却

● 插入式连接供电电压，带 AC - DC 编码

● 防护等级 I(带有保护导线)，符合 IEC 61140；VDE 0140，第 1 部分

● 冲击电流的限制值符合 NAMUR 建议 NE 21

● 短路保护输出

● 监视两种输出电压。 如果其中一种电压失效，电源模块将向 CPU 报告故障。

● 两种输出电压(5 VDC 和 24 VDC)共用一个公共接地端。

● 主时钟控制

● 备用电池作为选件。 通过背板总线备份 CPU 和可编程模块中的参数设置和存储器内容

(RAM)。 另外，备用电池可用来执行 CPU 的重启动。 电源模块和被备份的模块都会监

视电池电压。

● 前面板上的操作和故障/错误 LED

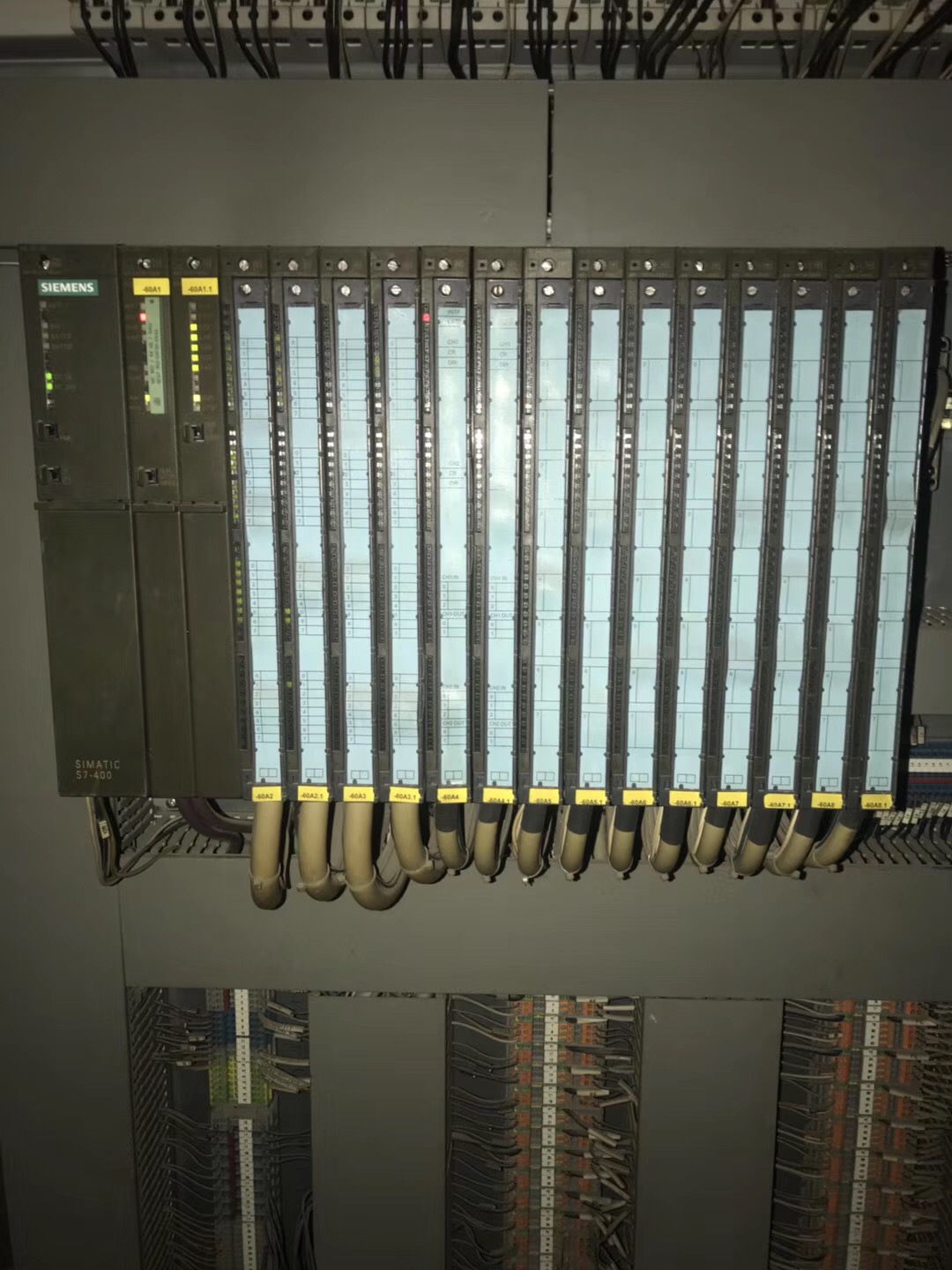

S7-400 的机架具有下列功能：

● 固定安装在机架上的模块。

● 向模块提供工作电压。

● 通过信号总线将各个模块连接到一起。

S7-400 的各种电源模块基本上有相同的操作员控件和指示灯。 主要区别在于：

● 带有备用电池的电源模块有一个用来指示备用电池耗尽、故障或缺失的 LED (BATTF)。

● 带有两个额外备用电池的电源模块有两个 LED（BATT1F 及 BATT2F），表示备用电池

没电、损坏或者没有备用电池。

如上所述，在 CPU 经过 STOP ＞ RUN 的转换过程后，静态参数会被传送给数字量模块。

也可使用 SFC 在 S7 PLC 的活动用户程序中编辑动态参数。 但是，在 CPU 进行了 RUN

> STOP、STOP > RUN 转换之后，将再次使用在 STEP 7 中设置的参数。 附录中的用户

程序中有模块参数分配的说明。

运行中组态 (CiR)

CiR (运行中组态)是一种可用于修改系统或编辑各模块的参数的方法。 当系统处于运行状

态时进行此类更改，即应用这些更改时，CPU 处于 RUN 状态的时间将超过 2.5 秒的大

值。

有关此主题的详细信息，请参见“通过 CiR 在运行中组态”手册。 可在附带的 STEP 7 CD

中找到该手册 PDF 格式的文件。

关于诊断消息的常规信息

可编程和非可编程诊断消息

使用诊断功能，我们可以区分可编程的诊断消息和不可编程的诊断消息。

只有通过相关参数启用了诊断功能，才能获得可编程的诊断消息。 在 STEP 7 的“诊断”

选项卡中执行参数分配，请参见第 6.7 节。

无论是否启用诊断功能，数字量模块都始终返回非可编程诊断消息。

STEP 7 对诊断消息的响应

由诊断消息启动的操作：

● 诊断消息输入到数字量模块的诊断中并转发给 CPU，然后可以由用户程序读出。

● 数字量模块上的故障 LED 将亮起。

● 如果在 STEP 7 中设置了“启用诊断中断”，则会触发诊断中断并调用 OB 82，请参见

第 5.5 节。

读取诊断消息

可以在用户程序中使用 SFC 读取详细的诊断消息(请参见附录“信号模块的诊断数据”)。

可以在 STEP 7 的模块诊断中查看出错原因(请参见 STEP 7 在线帮助)。

使用 INTF 和 EXTF LED 进行诊断

一些数字量模块通过它们的两个故障 LED INTF (内部故障)和 EXTF (外部故障)来指示故

障。 在消除所有内部和外部故障后，LED 就会熄灭。

请参见从第 5.7 节开始的模块规范，以了解哪些数字量模块具有这些故障 LED。
